Sơ đồ nguyên lý pin mặt trời: Cấu tạo và hoạt động chi tiết 2026

Năng lượng mặt trời ngày càng khẳng định vai trò quan trọng như một nguồn năng lượng tái tạo vô tận, thân thiện với môi trường. Tại Việt Nam, việc lắp đặt hệ thống điện mặt trời, đặc biệt là điện mặt trời áp mái, đã trở nên phổ biến nhờ các chính sách hỗ trợ và ưu đãi hấp dẫn. Tuy nhiên, để hiểu rõ hơn về công nghệ này, việc nắm vững sơ đồ nguyên lý pin mặt trời và cách thức hoạt động của chúng là điều cần thiết. Bài viết này sẽ đi sâu vào phân tích cấu tạo và nguyên lý hoạt động của hệ thống điện năng lượng mặt trời, giúp bạn có cái nhìn toàn diện và đưa ra quyết định đầu tư sáng suốt.

Điện năng lượng mặt trời là gì?

Điện năng lượng mặt trời là nguồn điện được tạo ra từ bức xạ mặt trời thông qua các thiết bị chuyên dụng như tấm pin quang điện (solar panel). Công nghệ này tận dụng nguồn năng lượng sạch, tái tạo và dồi dào từ ánh sáng mặt trời, chuyển hóa trực tiếp thành điện năng phục vụ cho nhiều mục đích khác nhau, từ hộ gia đình đến các dự án công nghiệp quy mô lớn.

Cấu tạo chi tiết của một tấm pin năng lượng mặt trời

Một tấm pin năng lượng mặt trời, hay còn gọi là mô-đun quang điện, thường bao gồm nhiều lớp vật liệu được thiết kế tỉ mỉ để tối ưu hóa hiệu suất thu nhận và chuyển đổi ánh sáng. Dưới đây là các thành phần chính:

• Lớp kính cường lực: Lớp ngoài cùng, có khả năng chịu lực, chống va đập, chống thấm nước và bụi bẩn, đồng thời cho phép ánh sáng mặt trời xuyên qua một cách hiệu quả nhất.
• Lớp EVA (Ethylene Vinyl Acetate): Lớp phim polyme trong suốt, có tác dụng bảo vệ các tế bào quang điện khỏi độ ẩm, sốc nhiệt và rung động, đồng thời giúp cố định các cell pin.
• Các tế bào quang điện (Solar Cells): Đây là trái tim của tấm pin, nơi diễn ra quá trình chuyển đổi ánh sáng thành điện năng. Các cell này thường được làm từ vật liệu bán dẫn như silicon, được xử lý để tạo ra hiệu ứng quang điện.
• Lớp EVA thứ hai: Tương tự lớp EVA thứ nhất, lớp này cũng có chức năng bảo vệ và cố định.
• Tấm nền (Backsheet): Lớp phía sau cùng, thường làm từ vật liệu polymer, có tác dụng cách điện, chống ẩm và bảo vệ các thành phần bên trong khỏi tác động của môi trường.
• Khung nhôm: Khung bao quanh tấm pin, giúp tăng cường độ cứng cáp, bảo vệ các cạnh và tạo điều kiện thuận lợi cho việc lắp đặt.

Nguyên lý hoạt động của pin năng lượng mặt trời

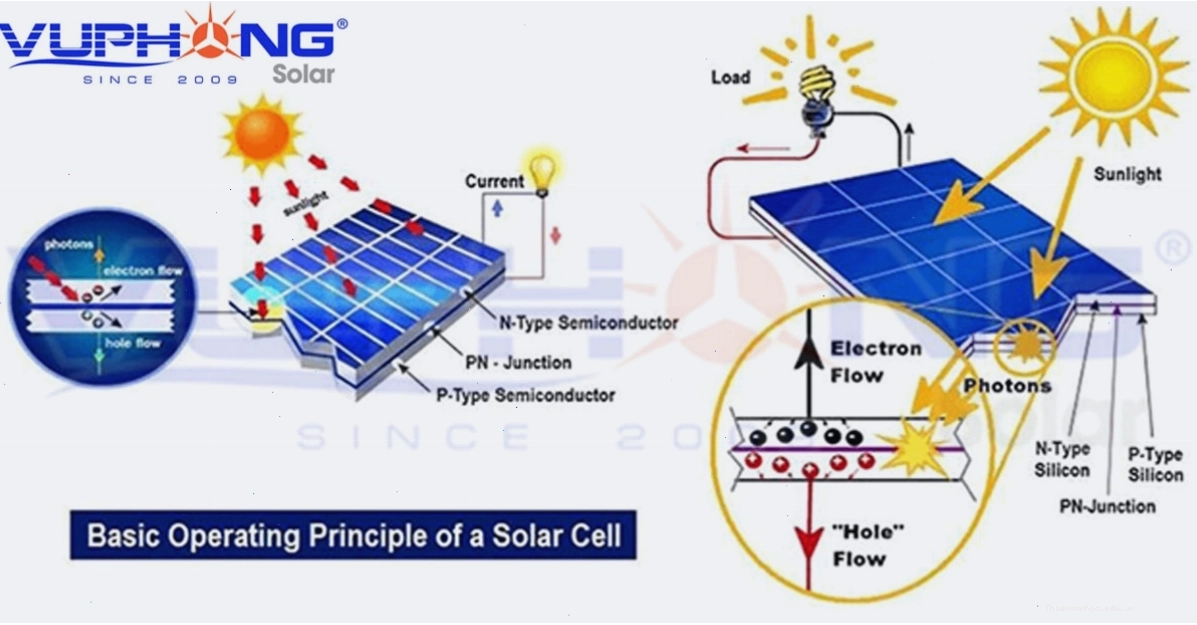

Nguyên lý hoạt động của pin mặt trời dựa trên hiệu ứng quang điện, một hiện tượng vật lý xảy ra khi vật liệu bán dẫn hấp thụ photon từ ánh sáng mặt trời và giải phóng các electron, tạo ra dòng điện.

Khi ánh sáng mặt trời chiếu vào các tế bào quang điện (solar cells) được làm từ silicon, các photon sẽ truyền năng lượng cho các electron trong nguyên tử silicon. Năng lượng này đủ để electron bật ra khỏi quỹ đạo, tạo thành các hạt mang điện tự do (electron và lỗ trống). Nhờ cấu trúc đặc biệt của các lớp bán dẫn p-n (lớp bán dẫn loại p và loại n tiếp xúc nhau), một điện trường nội tại được tạo ra. Điện trường này có tác dụng phân cực, đẩy các electron tự do về phía cực âm và các lỗ trống về phía cực dương.

Khi hai cực của tế bào quang điện được nối với nhau bằng một mạch ngoài (qua bộ biến tần và tải tiêu thụ), dòng điện một chiều (DC) sẽ chảy qua mạch đó. Dòng điện DC này sau đó có thể được sử dụng trực tiếp hoặc được chuyển đổi thành dòng điện xoay chiều (AC) thông qua bộ biến tần (inverter) để phù hợp với các thiết bị điện trong gia đình hoặc hòa vào lưới điện quốc gia.

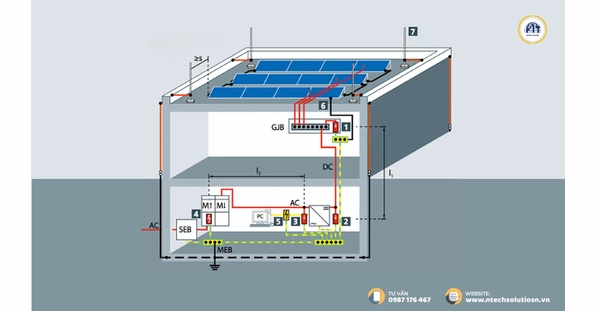

Sơ đồ nguyên lý hoạt động của hệ thống điện mặt trời

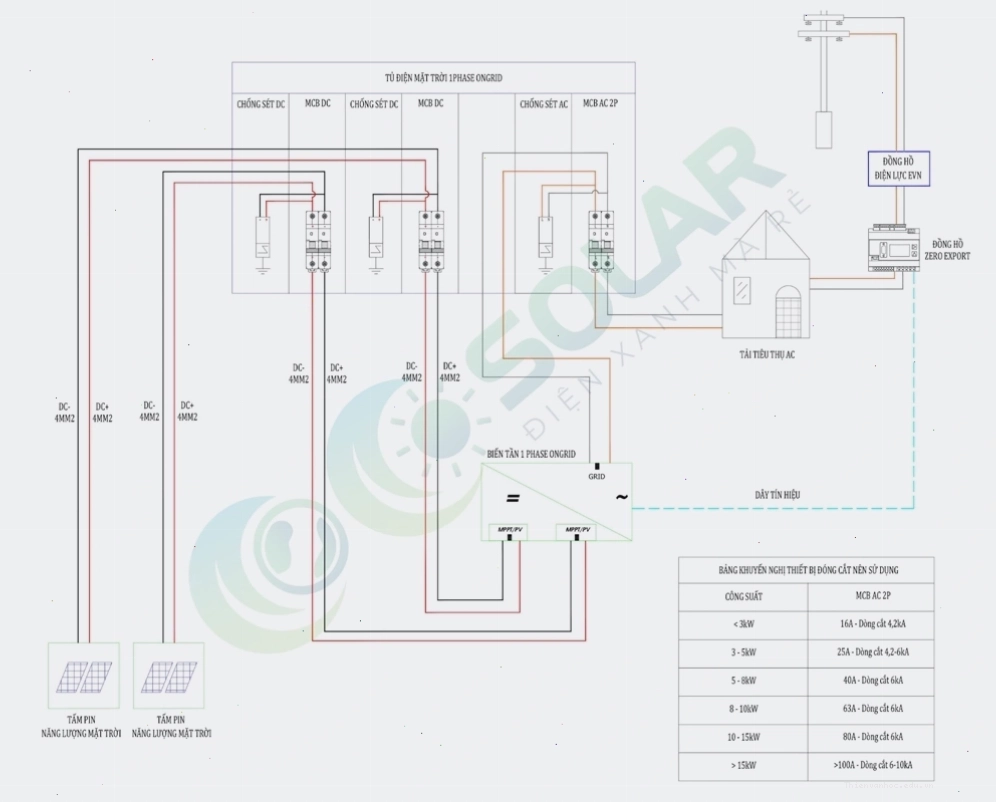

Một hệ thống điện mặt trời hoàn chỉnh bao gồm nhiều thành phần phối hợp nhịp nhàng để chuyển đổi và cung cấp điện năng. Sơ đồ nguyên lý của hệ thống thường bao gồm các bộ phận chính sau:

• Tấm pin năng lượng mặt trời (Solar Panels): Hấp thụ ánh sáng mặt trời và tạo ra dòng điện một chiều (DC).
• Bộ hòa lưới (Inverter): Thiết bị quan trọng nhất, có chức năng chuyển đổi dòng điện DC từ các tấm pin thành dòng điện xoay chiều (AC) với điện áp và tần số phù hợp với lưới điện quốc gia hoặc các thiết bị sử dụng điện trong gia đình.
• Hệ thống giá đỡ (Mounting System): Giữ cố định các tấm pin trên mái nhà hoặc mặt đất, đảm bảo chúng được đặt ở vị trí tối ưu để đón ánh sáng.
• Hệ thống giám sát (Monitoring System): Cho phép theo dõi hiệu suất hoạt động của hệ thống, sản lượng điện sản xuất và phát hiện sớm các sự cố (nếu có).
• Tủ điện và dây dẫn: Kết nối các thành phần với nhau, đảm bảo an toàn điện.
• (Tùy chọn) Hệ thống lưu trữ năng lượng (Battery Storage): Lưu trữ điện năng dư thừa để sử dụng vào ban đêm hoặc khi không có ánh nắng mặt trời.

Phân loại hệ thống điện mặt trời dựa trên sơ đồ nguyên lý

Dựa trên cách thức kết nối và vận hành, hệ thống điện mặt trời có thể được phân loại thành các loại chính:

• Hệ thống hòa lưới (On-grid): Kết nối trực tiếp với lưới điện quốc gia, điện sản xuất ra sẽ được ưu tiên sử dụng, phần dư thừa có thể bán lại cho điện lực. Hệ thống này không có pin lưu trữ.
• Hệ thống độc lập (Off-grid): Hoạt động độc lập, không kết nối với lưới điện. Hệ thống này bắt buộc phải có pin lưu trữ để đảm bảo nguồn điện khi không có ánh nắng.
• Hệ thống lai (Hybrid): Kết hợp cả hai ưu điểm của hệ thống hòa lưới và độc lập. Hệ thống này có pin lưu trữ và cũng có thể kết nối với lưới điện, cho phép linh hoạt trong việc sử dụng và lưu trữ năng lượng.

Lợi ích khi tìm hiểu về sơ đồ nguyên lý pin mặt trời

Việc trang bị kiến thức về sơ đồ nguyên lý pin mặt trời mang lại nhiều lợi ích thiết thực:

• Hiểu rõ cách thức hoạt động: Giúp bạn biết được ánh sáng mặt trời được chuyển hóa thành điện năng như thế nào, các thành phần nào tham gia vào quá trình này.
• Đánh giá hiệu suất: Bạn có thể tự đánh giá được hiệu quả hoạt động của hệ thống pin mặt trời nhà mình, so sánh với các thông số kỹ thuật và nhận biết khi nào cần bảo trì, bảo dưỡng.
• Lựa chọn đối tác tin cậy: Khi hiểu biết về kỹ thuật, bạn có thể đặt ra những câu hỏi xác đáng cho các nhà thầu, tư vấn viên và lựa chọn được đơn vị thi công uy tín, chuyên nghiệp.
• Tiết kiệm chi phí: Nắm vững nguyên lý giúp bạn tránh được những chiêu trò quảng cáo sai sự thật, lựa chọn được giải pháp tối ưu về chi phí và hiệu quả lâu dài.
• Góp phần bảo vệ môi trường: Sử dụng năng lượng mặt trời là một hành động thiết thực để giảm thiểu phát thải carbon, bảo vệ hành tinh xanh.

Việc đầu tư vào hệ thống điện mặt trời không chỉ mang lại lợi ích kinh tế về lâu dài mà còn thể hiện trách nhiệm của bạn đối với cộng đồng và môi trường. Hãy trang bị cho mình những kiến thức cần thiết, bắt đầu từ việc hiểu rõ sơ đồ nguyên lý pin mặt trời, để khai thác tối đa tiềm năng của nguồn năng lượng tái tạo này.
